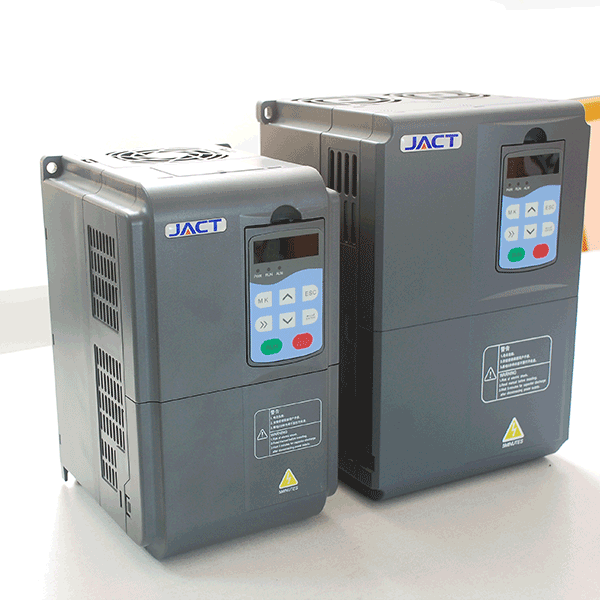

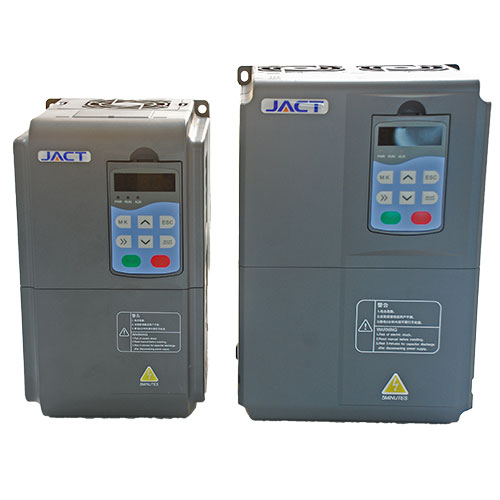

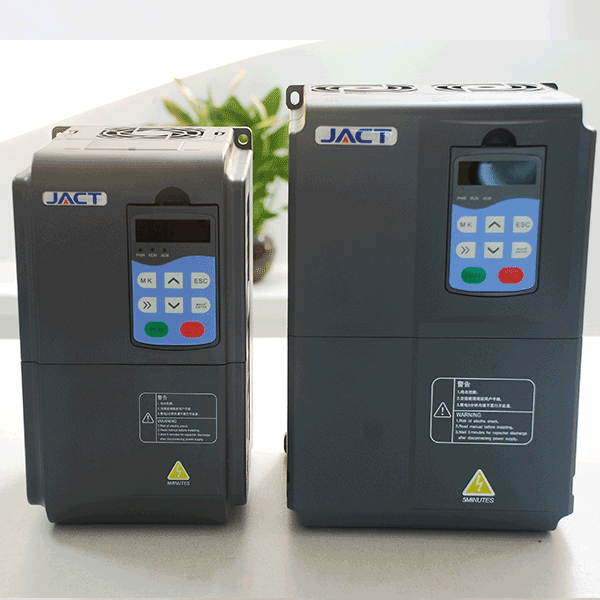

AT500-Y永磁驅動器
產品詳情:
AT500Y系列永磁同步控制器
產品介紹:
AT500Y系列永磁同步控制器產品是高性能永磁變頻器,是專為驅動永磁同步電機而開發,采用無傳感器開環同步變頻技術,可以實現對永磁同步電機的高性能矢量控制。產品不僅具有與國際高端變頻器同樣優異的控制性能,同時還結合中國的應用特點,進一步強化了產品的可靠性和環境的適應性以及客戶化和行業化的設計,能夠更好地滿足各種傳動應用的需求。
技術特點:
專門為驅動永磁同步電機而開發,可實現對永磁同步電機的高性能矢量控制;
能比異步變頻更加省電。
采用無傳感器開環同步變頻技術。
快速的響應性,使排氣壓力更穩當。
空壓機機械磨損更小,電機噪音降低,延長使用壽命。
具有優秀的自學習功能,能夠準確的學習定子電阻、D軸電感、Q軸電感。
技術規格:
項 目 | 規 格 | ||
基 本 功 能 | 最高頻率 | 0~320Hz | |
載波頻率 | 0.5kHz~16kHz 可根據溫度,自動調整載波頻率 | ||
輸入頻率分辨率 | 數字設定:0.01Hz 模擬設定:最高頻率×0.025% | ||
控制方式 | 開環矢量控制(SVC) | ||
啟動轉矩 | G型機:0.5Hz/150%(SVC);0Hz/180%(FVC) P型機:0.5Hz/100% | ||
調速范圍 | 1:100 (SVC) | 1:1000 (FVC) | |
穩速精度 | ±0.5%(SVC) | ±0.02%(FVC) | |
轉矩控制精度 | ±5%(FVC) | ||
過載能力 | G型機:150%額定電流60s;180%額定電流3s P型機:120%額定電流60s;150%額定電流3s | ||
加減速曲線 | 直線或S曲線加減速方式 四種加減速時間,加減速時間范圍0.0s~6500.0s | ||
基 本 功 能 | 點動控制 | 點動頻率范圍:0.00Hz~50.00Hz 點動加減速時間:0.0s~6500.0s | |
內置PID | 可方便實現過程控制閉環控制系統 | ||
自動電壓調整(AVR) | 當電網電壓變化時,能自動保持輸出電壓恒定 | ||
過壓過流失速控制 | 對運行期間電流電壓自動限制,防止頻繁過流過壓跳閘 | ||
快速限流功能 | 最大限度減少過流故障,保護變頻器正常運行 | ||
個 性 化 功 能 | 出色的性能 | 以高性能的電流矢量控制技術實現異步電機控制 | |
瞬停不停 | 瞬時停電時通過負載回饋能量補償電壓的降低,維持變頻器短時間內繼續運行 | ||
定時控制 | 定時控制功能:設定時間范圍0.0Min~6500.0Min | ||
RS-485總線支持 | Modbus-RTU協議 | ||
運 行 | 命令源 | 操作面板給定、控制端子給定、串行通訊口給定。 可通過多種方式切換 | |
頻率源 | 數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定??赏ㄟ^(guò)多種方式切換 | ||
輔助頻率源 | 數字給定、模擬電壓給定、模擬電流給定、 脈沖給定、串行口給定??伸`活實現輔助頻率微調、頻率合成 | ||
輸入端子 | 2個數字輸入端子, 1個模擬量輸入端子,AI2支持0~20mA電流輸入 | ||
鍵 盤 及 顯 示 | LED顯示 | 顯示參數(三種顯示模式:基本模式、快速菜單模式、非出廠值模式) | |
保護功能 | 上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等 | ||
選配件 | 制動組件 | ||
環境 | 使用場所 | 室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油、霧、水蒸汽、滴水或鹽份等 | |
海拔高度 | 低于1000m,高于1000m降額使用,每升高100m,額定輸出電流減少1% | ||
環境溫度 | -10℃~+40℃(環境溫度在40℃~50℃,請降額使用),每升高1℃,額定輸出電流減少1% | ||
濕度 | 小于95%RH,無水珠凝結 | ||
振動 | 小于5.9m/s2(0.6g) | ||
存儲溫度 | -20℃~+60℃ |
